Guide Actro 5D

La guida Actro 5D si adatta perfettamente a mobili dal design unico con fughe sottili e frontali di grande formato.
Grazie alla regolazione in 5 dimensioni, la disposizione del frontale può soddisfare i massimi requisiti in termini di design.
Le eccellenti caratteristiche di scorrimento e l’eccezionale stabilità rendono la massima qualità tangibile e udibile.

Guida per la combinazione con cassetto in legno
Guida a estrazione totale con regolazione dell’inclinazione e regolazione radiale incorporate
Montaggio a scorrimento con agganci 2D per regolazione dell’altezza e orizzontale
Optional: regolazione della profondità
Ammortizzatore Silent System incorporato
Tutte le regolazioni senza utensili:
- regolazione dell’altezza max. + 3 mm,
- regolazione orizzontale max. +/- 1,5 mm,
- regolazione dell’inclinazione max. + 4 mm,
- regolazione radiale max. +/- 1,5 mm,
- regolazione della profondità max. +/- 2 mm

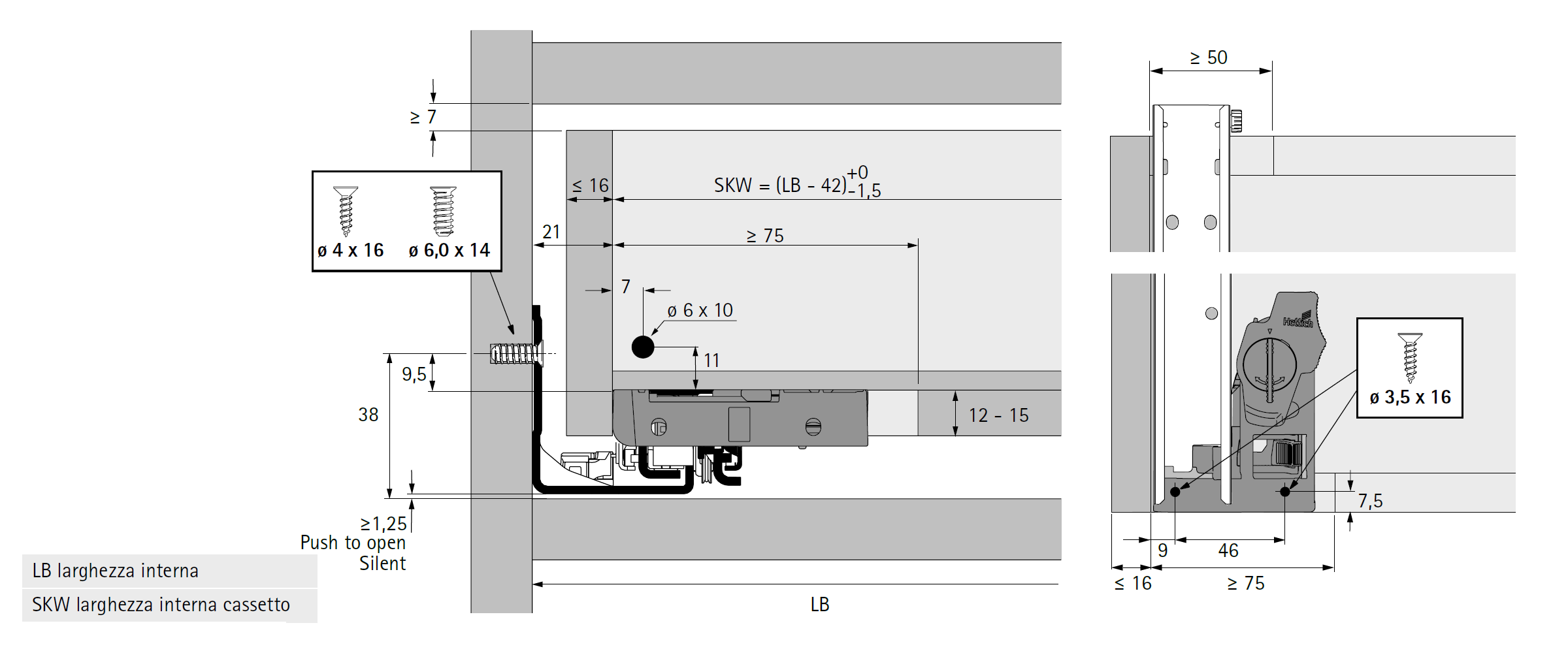

Adatto per cassetti con spessore spondina di max. 16 mm
Optional: sistema di apertura Push to open Silent
Optional: elemento di fissaggio per piani estraibili / bloccaggio per piani estraibili
Categorie di portata XS (10 kg) / L (40 kg) / XL (70 kg)
Portata conforme a EN 15338, Level 3

Documenti scaricabili:

• Istruzioni montaggio Actro 5D Silent System
• Istruzioni montaggio Actro 5D Push To Open
• Actro 5D criteri qualitativi
